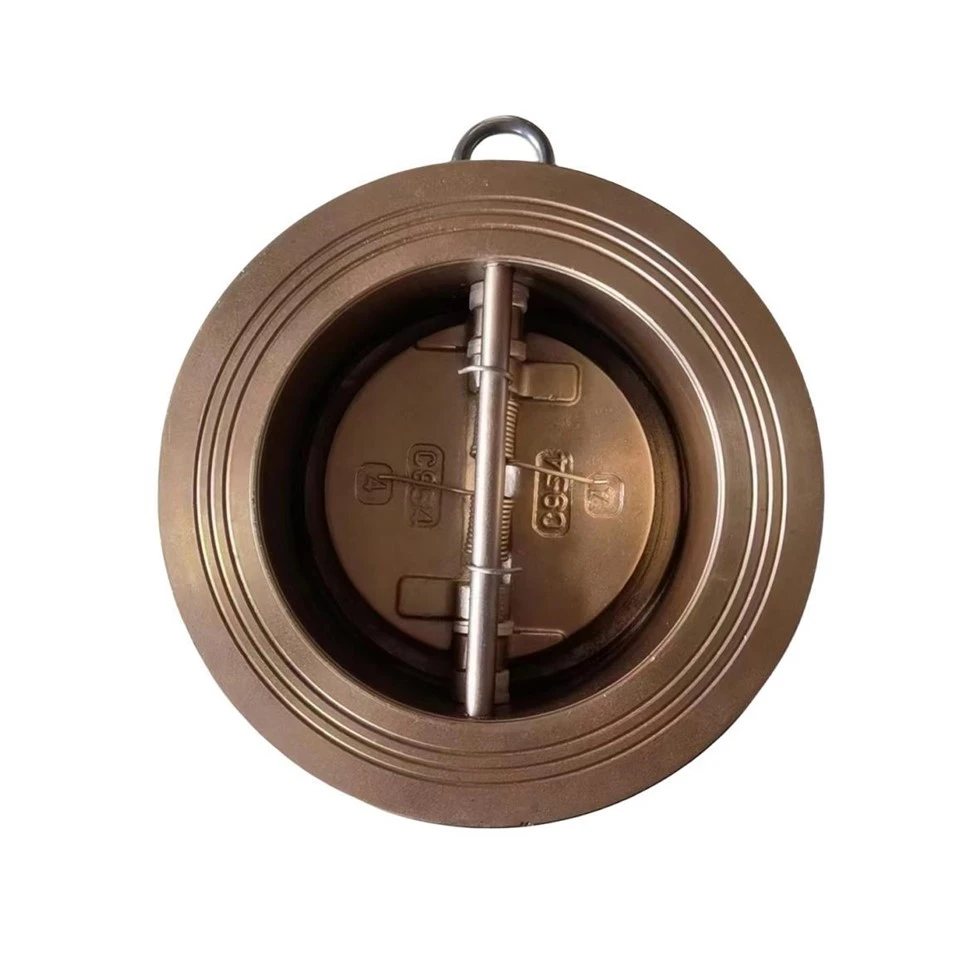

Дуал флап неповратни вентил

Назив производа: Неповратни вентил са двоструким поклопцем
Модел: ДХ77Кс-10/16Т
Димензије: ДН40-ДН1000
Начин повезивања: Вафер
Радни притисак: ПН16,ПН10,150ЛБ,5К,10К
Опсег температуре: -10 степен -100 степен
Премаз: Фусион Бондед Епоксидни премаз у складу са АНСИ/АВВА Ц550





Структурни дијаграм лептир неповратних вентила је веома једноставан, ау поређењу са другим неповратним вентилима, њихова структурна дужина је такође веома кратка. Лептир неповратни вентил, познат и као лептир неповратни вентил, повезан је у стилу облатне. Плоча вентила се састоји од две полукружне лептир плоче, које су повезане стаблом вентила и принудно ресетоване опругама. Принцип рада лептир неповратног вентила је: када медијум тече кроз канал тела вентила, притисак медија је већи од силе опруге, а две лептир плоче се отварају, вентил се отвара и медијум тече; Када медијум престане да тече, услед силе опруге, две лептир плоче су принуђене да се ресетују, а вентил се затвара како би спречио да медијум тече назад. Дијаграм структуре лептир неповратног вентила Лептир неповратни вентил, познат и као неповратни вентил са двоструким диском, његова заптивна површина може бити направљена од материјала отпорног на хабање или обложена гумом, са широким спектром примене и поузданим заптивање. Лептир неповратни вентили су аутоматски вентили који не захтевају ручни рад. Овај тип вентила се обично користи за чисте цевоводе, као и за индустријске, еколошке, третмане воде и водоводне инсталације у високим зградама како би се спречио средњи повратни ток. Спречите обрнути ток медијума.









1. Мала величина, мала тежина и компактна структура.

2. Ослоните се на обртни момент опруге да се брзо затвори.

3. Може се инсталирати на хоризонталне и вертикалне цевоводе.

4. Сигурне и поуздане перформансе, са добрим перформансама против сметњи.

5. Заптивање линије, са бољим перформансама заптивања, може постићи нулто цурење под статичким притиском.

6. Чврстоћа лепљења између гуме и тела вентила је висока, што може ефикасно спречити да седиште вентила падне током употребе.

7. Горње и доње прирубнице и унутрашњи зидови тела вентила су третирани тврдим филмским уљем против рђе како би се избегло оштећење филма боје током процеса вулканизације гуме након прскања, као и старење гуменог седишта вентила узроковано секундарним високе температуре.

8. Тело вентила је направљено од праха епоксидне смоле, са јаком адхезијом и високом ударном чврстоћом.

9. Горња и доња прирубница су заптивене воденим водовима за боље перформансе заптивања.
