Пнеуматски лептир вентил

Шта је пнеуматски лептир вентил?

Пнеуматски лептир вентил је тип вентила који користи ваздушни притисак за контролу протока течности кроз цев или цев. Састоји се од диска или плоче која се ротира око централне осе да контролише количину течности која пролази кроз вентил. Вентилом се обично управља преко пнеуматског актуатора који отвара или затвара вентил на основу промена притиска ваздуха.

Предности пнеуматског лептир вентила

Брз и лак рад
Пнеуматски лептир вентили се могу брзо и лако отворити или затворити једноставним окретањем ручке или притиском на дугме. То их чини идеалним за апликације у којима је брзо време одзива критично, на пример у хитним ситуацијама.

Минимално одржавање
Са мање делова од већине других типова вентила, пнеуматски лептир вентили захтевају мање одржавања и мања је вероватноћа да ће отказати. Такође су мање подложни хабању, корозији и цурењу.

Једноставан дизајн
Пнеуматски лептир вентили имају једноставан дизајн, што их чини лаким за инсталацију и интеграцију у постојеће системе. Они такође заузимају мање простора од других типова вентила, што их чини идеалним за апликације где је простор ограничен.

Опције граничног прекидача
Пнеуматски лептир вентили могу бити опремљени граничним прекидачима који дају повратне информације о положају вентила, омогућавајући бољу контролу процеса и аутоматизацију.

Зашто изабрати нас?

Висок квалитет

Наши производи се производе или изводе по веома високим стандардима, користећи најфиније материјале и производне процесе.

24х онлајн услуга

Трудимо се да одговоримо на све недоумице у року од 24 сата и наши тимови су вам увек на располагању у случају било каквих хитних случајева.

Контрола квалитета

Имамо стручно особље које прати производни процес, контролише производе и осигурава да финални производ испуњава захтеване стандарде квалитета, смернице и спецификације.

Богато искуство

Посвећено строгој контроли квалитета и пажљивој услузи купцима, наше искусно особље је увек на располагању да разговара о вашим захтевима и осигура потпуно задовољство купаца.

Врсте пнеуматских лептир вентила

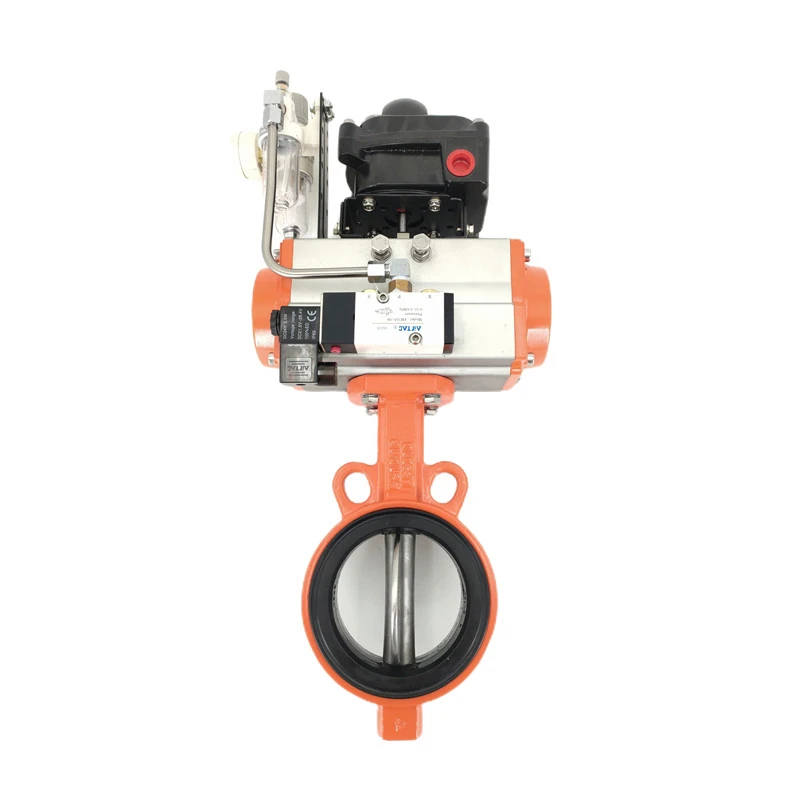

Лептир вентил у стилу облатне
Лептир вентил у стилу облатне је најчешћи тип лептир вентила који се користи у већини апликација. Овај вентил је у сендвичу између две прирубнице, што га чини лаким за уградњу између цеви. Диск вентила се налази у центру цевовода и може се отворити или затворити за четвртину окрета актуатора. Овај тип вентила се користи у апликацијама средњег притиска и ниске температуре.
Лептир вентил у стилу луг
Лептир вентили у облику ушица су слични вентилима у стилу плочице по дизајну, али имају ушице на телу вентила које се могу користити за причвршћивање вентила за цевовод. Ове ушице су са навојем, а вијци се користе за причвршћивање вентила на цевовод. Вентили у стилу луг се користе у апликацијама високог притиска и захтевају мање простора за уградњу од вентила у стилу вафер-а.

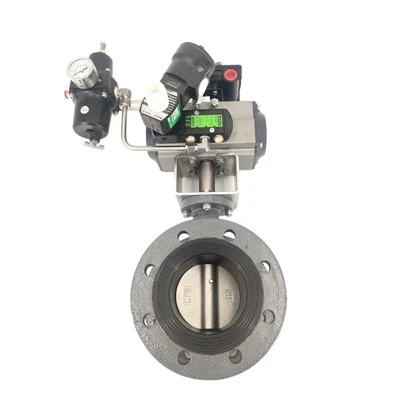

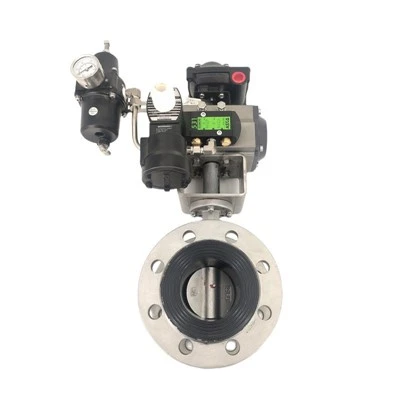

Лептир вентил са прирубницом
Лептир вентил са прирубницом је сличан вентилу у стилу плочице, али има прирубнице са обе стране које се могу причврстити за цевовод. Овај тип вентила се користи у апликацијама под високим притиском и високом температуром где вентил треба да буде безбедно причвршћен за цевовод.
Лептир вентил високих перформанси
Лептир вентили високих перформанси су дизајнирани за захтевније примене где је неопходно чврсто затварање. Ови вентили користе метална седишта уместо еластомера и могу да поднесу веће температуре и притиске од стандардних лептир вентила. Лептир вентили високих перформанси се користе у индустријама као што су производња електричне енергије, нафта и хемијска прерада.

Материјал пнеуматског лептир вентила

Материјал који се користи за пнеуматске лептир вентиле варира у зависности од специфичне примене. Генерално, тела лептир вентила су направљена од ливеног гвожђа, нодуларног гвожђа, угљеничног челика, нерђајућег челика или пластике. Материјали за заптивање седишта и дискова могу укључивати епдм, нбр, птфе, метал или комбинације ових материјала. На избор материјала утичу фактори као што су температура, притисак, медији, корозивна средина и хигијенски захтеви.

Примена пнеуматског лептир вентила

Хемијска индустрија

Пнеуматски лептир вентили се широко користе у хемијској индустрији за контролу протока хемикалија и растварача. У овим применама, вентили се користе за спречавање цурења хемикалија или протока у погрешном смеру, што може изазвати озбиљне проблеме као што су контаминација или незгоде.

Фармацеутске индустрије

Пнеуматски лептир вентили се такође користе у фармацеутској индустрији за контролу протока течности и гасова у различитим процесима. У овим применама, вентили се користе за одржавање строгих санитарних услова и за спречавање било какве контаминације производа.

Индустрија хране и пића

Пнеуматски лептир вентили се широко користе у индустрији хране и пића за контролу протока течности у различитим процесима као што су мешање, паковање и чишћење. Ови вентили су дизајнирани да испуне строге санитарне стандарде који се захтевају у овим индустријама.

ХВАЦ индустрије

Пнеуматски лептир вентили се користе у системима за хвац (грејање, вентилацију и климатизацију) за регулисање протока ваздуха и воде. У овим применама, вентили се користе за контролу нивоа температуре и влажности у различитим зонама зграде.

Постројења за пречишћавање воде

Пнеуматски лептир вентили се користе у постројењима за пречишћавање воде за контролу протока воде и хемикалија у различитим процесима као што су филтрација, дезинфекција и седиментација. Ови вентили су дизајнирани да издрже корозивна окружења и да обезбеде поуздан рад.

Индустрија нафте и гаса

Пнеуматски лептир вентили се користе у нафтној и гасној индустрији за контролу протока течности и гасова у различитим процесима као што су бушење, рафинација и транспорт. Ови вентили су дизајнирани да издрже високе притиске и температуре и да обезбеде сигуран и поуздан рад.

Процес пнеуматског лептир вентила

Отварање вентила
Да би отворио вентил, актуатор прима сигнал од контролног система, који затим примењује притисак ваздуха на цилиндар. Цилиндар претвара овај притисак у линеарно кретање, које гура према стабљици вентила, узрокујући да се диск ротира у смеру казаљке на сату, и тако се вентил отвара.
Регулисање протока
Када је вентил отворен, он регулише проток контролишући угао диска. Диск се може ротирати до 90 степени да би се вентил потпуно отворио или затворио, или било који положај између да би се омогућио регулисан проток.
Усмеравање тока
Диск вентила може бити дизајниран да усмерава проток течности кроз цевовод. На пример, диск се може обликовати тако да се обезбеди да је проток усмерен са једне стране вентила на другу, смањујући турбуленцију и минимизирајући утицај тока на цевовод.
Затварање вентила
За затварање вентила, пнеуматски актуатор прима други сигнал који затим смањује притисак ваздуха у цилиндру. Опруга унутар актуатора гура вретено вентила назад у првобитни положај, узрокујући да се диск ротира у смеру супротном од казаљке на сату, чиме се вентил затвара.
Мониторинг
Осим што регулише проток течности, вентил такође може да пружи повратне информације контролном систему о условима процеса. На пример, може да укаже на положај вентила, притисак унутар цевовода и температуру.

Компоненте пнеуматског лептир вентила

01/

Тело
Тело вентила је спољашње кућиште у коме се налазе остале компоненте. Обично је направљен од ливеног гвожђа, нерђајућег челика или пластике, у зависности од примене.

02/

Дисц
Диск је равна, кружна компонента која регулише проток течности, гасова и муља. Обично је направљен од метала или синтетичких материјала као што су птфе или епдм.

03/

Стабљика
Дршка је компонента која повезује диск са актуатором. Он контролише кретање диска и може бити дизајниран за различите услове рада, као што су високи притисак или висока температура.

04/

Ацтуатор
Погон је компонента вентила која контролише отварање и затварање диска. Обично се напаја компримованим ваздухом или гасом и њиме се може управљати даљински или ручно.

05/

Заптивке
Заптивке су компоненте које спречавају цурење око вентила. Обично су направљени од гуме или других еластомера и дизајнирани су да издрже специфичну течност или гас који тече кроз вентил.

06/

Лежајеви
Лежајеви су компоненте које подржавају вретено и диск и омогућавају им да се глатко ротирају. Обично су направљени од метала или пластике и дизајнирани су за ниско трење како би се смањило хабање и хабање.

Одржавање пнеуматског лептир вентила

Редовно проверавајте седишта вентила
Седишта вентила су одговорна за заптивање вентила и спречавање цурења. Ако се седишта вентила оштете или истроше, може доћи до цурења. Редовна провера седишта вентила на хабање је важна да би се спречило цурење.
Подмажите вентил
Подмазивање пнеуматског лептир вентила помаже у спречавању корозије и смањује хабање и хабање покретних делова. Користите висококвалитетно мазиво које је компатибилно са материјалом вентила.
Прегледајте актуатор
Погон је одговоран за отварање и затварање вентила. Редовно проверавајте актуатор да ли има знакова оштећења или хабања. Уверите се да актуатор исправно функционише тако што ћете редовно тестирати његов рад.
Очистите тело вентила
Важно је редовно чистити тело вентила како би се спречило накупљање талога или остатака. За чишћење тела вентила користите благи детерџент и воду.
Проверите довод ваздуха
Довод ваздуха је неопходан за рад пнеуматског лептир вентила. Уверите се да је довод ваздуха чист и сув и да је притисак унутар препорученог опсега.
Тестирајте вентил
Важно је вршити редовне тестове на пнеуматском лептир вентилу како би се уверило да исправно функционише. Тестирајте вентил најмање једном годишње да бисте се уверили да исправно ради.

Мере предострожности за пнеуматски лептир вентил

Инсталација

Неопходно је осигурати да је вентил правилно инсталиран. Вентил треба да буде инсталиран у чистом и сувом окружењу и не би требало да буде изложен екстремним температурама, сунчевој светлости или корозивним/штетним гасовима.

Радно окружење

Радно окружење не би требало да буде без препрека, крхотина или било ког другог материјала који може да омета несметан рад вентила. Поред тога, вентили не би требало да буду изложени високом притиску, наглим променама притиска или високим брзинама протока, јер то може оштетити вентил.

Редовно одржавање

Редовно одржавање вентила је неопходно за његов несметан рад и дуг животни век. Вентил треба повремено чистити и подмазати, а све истрошене или оштећене делове треба одмах заменити.

Сигурносна опрема

Увек водите рачуна да руковаоци носе одговарајућу заштитну опрему док рукују вентилом и рукују њиме. Ово може укључивати рукавице, заштиту за очи/уши и респираторне маске за спречавање било каквих повреда или излагања опасним честицама.

Хитно искључење

Вентил треба да буде опремљен механизмом за искључивање у нужди, који се може активирати у случају било каквог квара или хитног случаја. Овај механизам осигурава да се вентил аутоматски затвара, спречавајући било какво оштећење система.

Како одабрати пнеуматски лептир вентил

Величина и тип вентила
Прва ствар коју треба да урадите је да одредите величину и врсту лептир вентила који вам је потребан. Узмите у обзир проток, притисак и температуру медија којим рукујете, као и величину цеви и тип прикључка. Лептир вентили долазе у различитим величинама, од неколико инча до неколико стопа у пречнику. Најчешћи типови лептир вентила су вафер, уши и прирубнички.
Материјал
Изаберите материјал вентила који је компатибилан са медијумом са којим ћете руковати. Уобичајени материјали укључују нерђајући челик, угљенични челик, ливено гвожђе и пластику. Фактори као што су температура, притисак и хемијски састав медија могу утицати на избор материјала.
Погон вентила
Пнеуматски актуатор је једна од најпопуларнијих опција за лептир вентиле. Користи компримовани ваздух за отварање и затварање вентила, што га чини идеалним за аутоматизоване процесе. Узмите у обзир величину и тип актуатора који је потребан да бисте осигурали правилан рад вентила. Актуатори су доступни у различитим величинама, од малих до великих, и могу бити двосмерног или са повратном опругом.
Захтеви обртног момента
Обртни момент потребан за отварање и затварање вентила је још једна критична ствар. Уверите се да сте изабрали вентил са довољним обртним моментом да поднесе потребан притисак и брзину протока. Недовољан обртни момент може довести до тога да се вентил не затвори у потпуности, што резултира цурењем, док вишак обртног момента може изазвати механичко оштећење вентила или актуатора.
Сертификација и усклађеност
Проверите да ли је вентил усклађен са релевантним индустријским стандардима, као што су амерички институт за нафту (апи) или међународна организација за стандарде (исо). Потражите ознаке сертификата како бисте били сигурни да вентил испуњава ове стандарде и да може да поднесе специфичне медије и услове у којима ће се користити.
Одржавање и поправка
Изаберите вентил који се лако одржава и поправља. Вентил треба да има једноставне, приступачне делове који се могу лако заменити у случају оштећења или хабања. Ако је могуће, потражите вентиле који имају дуг век трајања и захтевају минимално одржавање.

Како инсталирати пнеуматски лептир вентил

01/

Припремите материјале
Пре уградње пнеуматског лептир вентила, уверите се да имате сав потребан алат и материјале. Ово укључује пнеуматски лептир вентил, монтажни хардвер и све неопходне лепкове или причвршћиваче. Важно је да проверите препоруке произвођача за одређене алате и материјале, јер се могу разликовати у зависности од типа и марке пнеуматског лептира.

02/

Пронађите место инсталације
Идентификујте локацију на којој ће се поставити пнеуматски лептир вентил и уверите се да је подручје чисто и да нема остатака. Ако се пнеуматски лептир вентил уграђује у цев, уверите се да је цев чиста и да нема препрека или зачепљења.

03/

Саставите пнеуматски лептир вентил
Саставите пнеуматски лептир вентил тако што ћете поравнати тело вентила, поклопац мотора и седишта. Зашрафите поклопац на тело вентила и уверите се да је поклопац добро причвршћен. Поравнајте седишта тела вентила и уметните цев или спојеве у тело вентила.

04/

Инсталирајте пнеуматски лептир вентил
Инсталирајте пнеуматски лептир вентил тако што ћете га поравнати са цевима или спојницама и поставити на жељено место. Извршите притисак на пнеуматски лептир вентил да бисте поставили седишта и уверите се да је вентил правилно постављен. Користите неопходан лепак или причвршћиваче да причврстите пнеуматски лептир вентил на месту и уверите се да је вентил раван и усправан.

Принцип рада пнеуматски лептир вентил

Пнеуматски лептир вентил је вентил са ручним управљањем који користи пнеуматски актуатор за контролу протока течности кроз цев или систем. Обично се састоји од тела вентила, ручке, поклопца и пнеуматског актуатора. Тело вентила је цилиндрична шкољка у којој се налази механизам вентила, а ручка је компонента у облику клина која се користи за отварање и затварање вентила . Поклопац је компонента налик рукаву која се налази преко тела вентила и формира заптивку између тела вентила и цеви или фитинга. Пнеуматски актуатор је цилиндрична компонента која је причвршћена за тело вентила и садржи клип који се активира компримованим ваздухом.

Цертификати

Наша фабрика

Предузеће заузима укупну површину већу од 3,000 квадратна метра. Има више од 50 запослених и све врсте одличне велике и средње главне производне опреме, као и опреме и инструмената за главну инспекцију и тестирање.

ФАК

П: Која је сврха лептир вентила?

О: Лептир вентили се користе тамо где је простор ограничен. За разлику од засуна, лептир вентили се могу користити за пригушивање или регулацију протока, као иу потпуно отвореном и потпуно затвореном положају. Губитак притиска кроз лептир вентил је мали у поређењу са засуном.

П: Која је разлика између лептир вентила и актуаторског вентила?

О: Актуатор (као део активираног лептир вентила) је обично механички уређај који узима енергију, обично створену ваздухом, струјом или течношћу, и претвара је у неку врсту кретања. Лептир вентил је вентил који се користи за регулацију протока у коме диск има облик диска.

П: Када не користити лептир вентил?

О: Лептир вентили нису дизајнирани за руковање сувим расутим чврстим материјама. Дизајнирани су за гасне и течне примене. Абразивност сувих расутих материја еродира на лептир вентилима до тачке у којој више не заптиве и треба да се замене.

П: Да ли су лептир вентили добри за контролу протока?

О: Постоји широк спектар примена када су лептир вентили идеални за употребу као вентил за контролу протока течности. Могу се користити за водове капацитета у продавницама и добро се понашају у апликацијама за стајњак и воду са великом запремином.

П: Шта је такође познат као лептир вентил?

О: Лептир вентил је класификован као вентил са четвртином обртаја. Ради као куглични вентил за брзо затварање, али за разлику од кугличног вентила, лептир вентил се такође може постепено отварати и затварати. Ова разлика значи да је диск увек присутан у протоку и омогућава пад притиска.

П: Која је најчешћа употреба лептир вентила?

О: Главна функција лептир вентила је да регулише проток течности у цевоводу. Елемент у облику диска може да се ротира под било којим углом између 0 и 90 степени, омогућавајући прецизну контролу над протоком.

П: Да ли су лептир вентили добри за висок притисак?

О: Лептир вентил има отвор ограничен између 30-80 степени, што их чини ефикасним за апликације са пригушивањем ниског притиска. Међутим, виши притисци могу постићи боље резултате са глобусним вентилом.

П: Како знате да ли је лептир вентил отворен или затворен?

О: Када је ручка паралелна са вентилом, она је затворена, а када је окомита на вентил, она је отворена. Лептир вентили су погодни за употребу у наводњавању баште, а такође се често користе у апликацијама које ограничавају простор. Имају танак дизајн који их чини идеалним за уске просторе.

П: Да ли се лептир вентили могу користити за ваздух?

О: И лептир вентили и куглични вентили имају своје предности и могу бити погодни за ваздушне цеви, у зависности од специфичних захтева апликације. Лептир вентили су познати по једноставном и компактном дизајну, који омогућава брз рад и минималну препреку протоку ваздуха.

П: Да ли су лептир вентили поуздани?

О: Лептир вентили од нерђајућег челика су веома поуздани и погодни су за широк спектар индустријских примена. Дизајн вентила осигурава да може брзо, прецизно и ефикасно регулисати проток, што резултира побољшаним перформансама система.

П: Како да идентификујем лептир вентил?

О: Лептир вентили су добили име по облику тела и елементима за затварање. Имају једноставан дизајн који се састоји од мање делова, што олакшава поправку и одржавање. Тело вентила - лептир вентили имају тела која се уклапају између две прирубнице цеви. Постоје два типа тела вентила, тип са ушом и тип плочице.

П: Колики је притисак на лептир вентилу?

О: Лептир вентил у облику ушица који се користи у ћорсокаку обично има смањену оцену притиска. На пример, лептир вентил у облику ушица постављен између две прирубнице има оцену притиска од 1,000 кпа (150 пси). Исти вентил монтиран са једном прирубницом, у ћорсокаку, има снагу од 520 кпа (75 пси).

П: Колико врста лептир вентила постоји?

О: Диск се отвара и затвара ротацијом малог обртног момента од 90 степени и ради за било коју компатибилну апликацију. Они имају тенденцију да коштају мање и имају мању тежину, тако да су пожељнији у односу на друге типове вентила. Лептир вентили се често разликују по три главна типа: нулти, двоструки или троструки помак.

П: Зашто се зове лептир вентил?

О: Назив "лептир вентил" је развијен зато што диск вентила подсећа на крила лептира када је полуотворена. Диск се налази у центру цеви и ротира на стаблу да контролише проток. Сличност са лептиром је од виталног значаја, отуда и име.

П: Да ли су лептир вентили скупи?

О: У нормалним условима у истим спецификацијама, пречнику и материјалу, лептир вентили су приступачнији у поређењу са засуновима. Засун може имати ниже цене од лептир вентила у мањим величинама, али њихова цена такође брзо расте са повећањем пречника калибра.

П: Можете ли закључати лептир вентил?

О: Уређаји за закључавање лептир вентила спречавају да се ручка вентила окрене како би се отворио вентил и повратила енергија кроз цев. Потребан је катанац како би се осигурало да закључавање не би уклонило неовлашћено особље.

П: Који је правац протока лептир вентила?

О: Када говоримо о смеру протока кроз лептир вентил, проток се обично описује или према „страни седишта“ или „страни без седишта“ вентила, или према „равној страни“ или „куполној страни“ вентила диск.

П: Да ли лептир вентилима требају заптивке?

О: Генерално, нови меко заптивни лептир вентили могу бити заптивни без заптивки. Ако је у питању стари вентил, потребно је размотрити проблем старења. Лептир вентили са меким заптивачем углавном долазе са заптивком, која се не може уградити, али зависи од примене лептир вентила са меким заптивачем.

П: Да ли лептир вентил треба да буде вертикални или хоризонтални?

О: У многим инсталацијама, осовина се често поставља право нагоре, а ове конфигурације ће радити сасвим добро дуги низ година. Али, за најдужи век, пожељан положај за овакав сервис је са осовином постављеном хоризонтално (паралелно са цеви).

П: Како тестирате притисак на лептир вентил?

О: Да бисте тестирали перформансе заптивања лептир вентила, тест медијум треба да се уведе са краја улива медијума. Уверите се да је лептир плоча отворена, други крај затворен и убризгајте медијум за тестирање под притиском који је одређен вашим захтевима за тестирање.
