Лептир вентил
Шта је лептир вентил?
Лептир вентил је тип вентила са четвртином обртаја који се користи за регулисање протока или притиска течности или гаса. Састоји се од равног кружног диска који је монтиран на осовину и може се окретати помоћу ручке или актуатора. Када је диск окренут управно на ток течности, он потпуно блокира проток, док је када је паралелан са протоком вентил потпуно отворен. Једна од предности лептир вентила је та што су лагани и компактни, што их чини идеалним за апликације где је простор ограничен.
Предности лептир вентила
Лаган и компактан
Лептир вентили су одлични за неколико примена јер су веома лагани и пружају разумну контролу протока у компактном дизајну. Генерално ћете желети да користите вентил са металним седиштем за екстремнију обраду течности, док је лептир вентил са меким седиштем најбољи за апликације са ниским притисцима и температурама. Лептир диск заузима мало простора, али нуди довољно снаге за већину пумпних система.
Једноставно и исплативо
Лептир вентили су веома једноставни у дизајну и имају минималне захтеве за одржавање. Лако се инсталирају и користе. Осим тога, они су обично много јефтинији од кугличних вентила исте величине. Не захтевају много обртног момента за ефикасан рад и могу се аутоматизовати за енергетски ефикасан рад.
Брзо и ефикасно
Радијус окретања у 90-степени омогућава брзо заптивање након активирања, што обезбеђује прецизнију контролу протока уз минималан напор да се вентил укључи и искључи. Треба узети у обзир различите лептир вентиле, укључујући нулти помак, двоструки помак и троструки помак. Притисак ће обично одредити који тип вам је потребан. Што је већи помак, вентил може да поднесе већи притисак.
Контрола притиска
Поред прецизне контроле протока, лептир вентили су одлични за контролу притиска. Они доживљавају минималан пад притиска током рада пре него што течности брзо поврате енергију након што напусте вентил. Ово омогућава да систем пумпе ради ефикасно са константним притисцима течности.
Зашто изабрати нас?
Висок квалитет
Наши производи се производе или изводе по веома високим стандардима, користећи најфиније материјале и производне процесе.
24х онлајн услуга
Трудимо се да одговоримо на све недоумице у року од 24 сата и наши тимови су вам увек на располагању у случају било каквих хитних случајева.
Контрола квалитета
Имамо стручно особље које прати производни процес, контролише производе и осигурава да финални производ испуњава захтеване стандарде квалитета, смернице и спецификације.
Богато искуство
Посвећено строгој контроли квалитета и пажљивој услузи купцима, наше искусно особље је увек на располагању да разговара о вашим захтевима и осигура потпуно задовољство купаца.

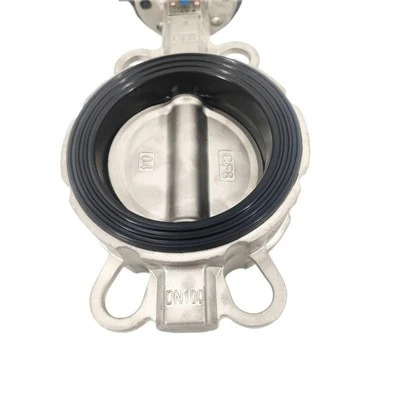

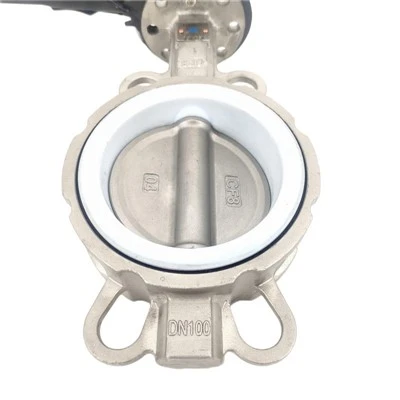

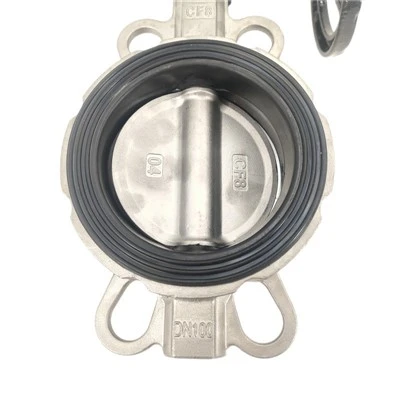

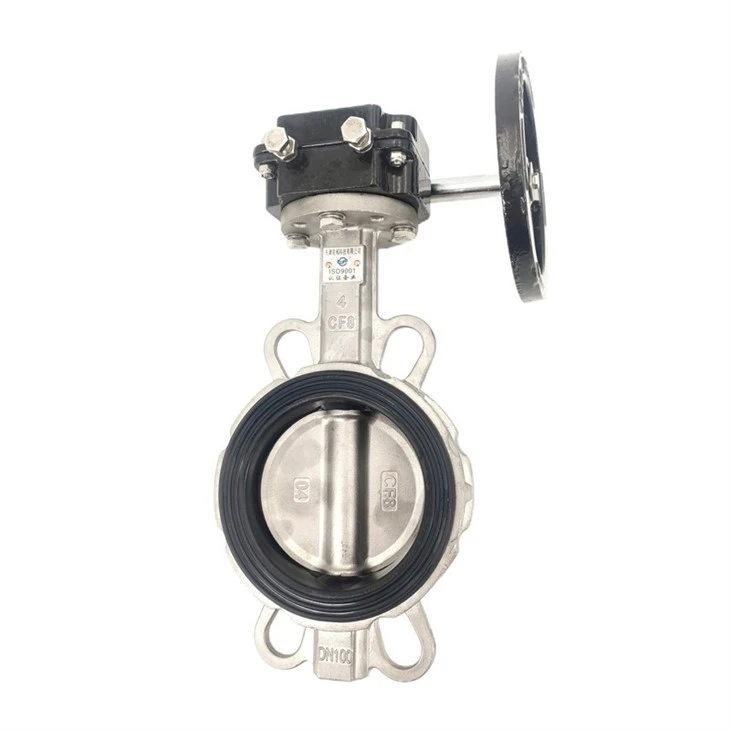

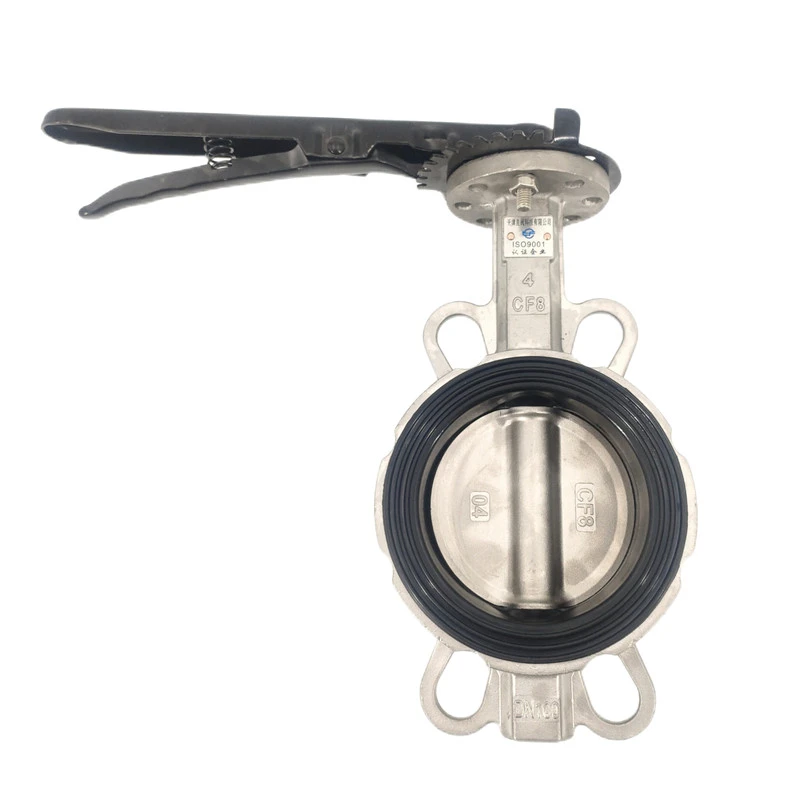

Вафер лептир вентил
Ово је најчешћи тип лептир вентила који се широко користи у различитим индустријама. Има тело налик на плочицу које се уклапа између две подигнуте прирубнице. Вентил се држи на месту прирубницама и дизајниран је за апликације које захтевају чврсто заптивање са минималним цурењем.
Луг лептир вентил
Овај тип вентила има ушице или рупе са навојем које вире из тела вентила. Ушице се користе за причвршћивање вентила на цевовод, што олакшава инсталацију и уклањање вентила ако је потребно.
Двоструки офсет лептир вентил
Такође познат као лептир вентил високих перформанси, има диск који је померен од средишње линије тела вентила. Овај дизајн смањује количину трења између диска и седишта, омогућавајући вентилу да постигне чврсто заптивање док захтева мање силе за рад.
Троструки офсет лептир вентил
Овај тип вентила је дизајниран за критичне примене као што су апликације високог притиска и високе температуре. Има диск који је намерно померен од средишње линије тела вентила, а такође је нагнут на својој оси. Овај дизајн обезбеђује чврсто заптивање, високу издржљивост и минимално цурење.
Материјал лептир вентила
Лептир вентили могу бити направљени од различитих материјала, укључујући ливено гвожђе, нодуларно гвожђе, нерђајући челик, пвц и угљенични челик. Одабрани материјал зависи од примене и окружења у коме ће се вентил користити. Ливено гвожђе је најчешће коришћен материјал за лептир вентиле због своје издржљивости и ниске цене, док се нерђајући челик често користи у апликацијама где је неопходна отпорност на корозију. ПВЦ се често користи у апликацијама где је важна хемијска отпорност, док се угљенични челик користи у апликацијама под високим притиском и високим температурама.
Постројења за пречишћавање воде
Лептир вентили се обично користе у постројењима за пречишћавање воде за контролу протока воде у процесу третмана. Вентил се користи за регулисање протока хемикалија као што је хлор, који биљци треба да третира воду.
ХВАЦ системи
Лептир вентили се користе у системима за грејање, вентилацију и климатизацију (ХВАЦ) за регулисање протока ваздуха и воде. Вентил регулише температуру у систему и контролише проток ваздуха или воде како би се одржао жељени ниво температуре.
Процесне индустрије
Лептир вентили се често користе у хемијској, петрохемијској и фармацеутској индустрији за контролу протока течности и гасова. Састоји се од материјала отпорних на корозију који могу издржати јако корозивне супстанце.
Прехрамбена индустрија
У прехрамбеној индустрији, лептир вентили се користе у различитим операцијама, укључујући контролу протока течности или гасова, контролу нивоа температуре и притиска током обраде и спречавање контаминације производа.
Поморска и бродоградња
Лептир вентили се користе у поморској и бродоградњи за контролу протока течности и гасова унутар брода. Помаже у спречавању цурења течности или гасова и регулише притисак течности током рада.
Ливење
Први корак у процесу је ливење тела вентила и диска. Ово се може урадити коришћењем различитих материјала као што су ливено гвожђе, нодуларно гвожђе, угљенични челик, нерђајући челик или алуминијумска бронза, у зависности од примене.
Машинска обрада
Након ливења, тело вентила и диск се обрађују према захтеваним спецификацијама помоћу струга, глодалице или друге опреме за машинску обраду. Машинска обрада обезбеђује да тело вентила и диск имају глатке и уједначене површине за оптималне перформансе.
Скупштина
Када су тело вентила и диск машински обрађени, они се склапају са другим компонентама као што су вретено, седиште и актуатори који омогућавају даљинско управљање вентилом.
Тестирање
Након склапања, вентил пролази кроз неколико тестова како би се осигурало да испуњава потребне стандарде за снагу, издржљивост и перформансе. Ови тестови могу укључивати тестове хидростатичког притиска, тестове цурења и функционалне тестове.
Финисхинг
Завршна фаза процеса укључује завршну обраду вентила фарбањем, премазивањем или другим површинским третманима за заштиту од корозије.
Компоненте лептир вентила
Тело
Тело лептир вентила је главна структура у којој се налазе све остале компоненте. Дизајниран је да обезбеди поуздано и непропусно заптивање између вентила и цевовода. Лептир вентили могу имати различите материјале тела као што су ливено гвожђе, нерђајући челик или пвц.
Дисц
Диск је кружна плоча која се налази у центру тела. Дизајниран је да се ротира унутар тела и контролише проток течности кроз вентил. Диск може бити направљен од разних материјала као што су нерђајући челик, алуминијум или пластика.
Стабљика
Стабљика је дуга, уска шипка која се повезује са средиштем диска и протеже се изван тела вентила. Дршка се користи за ротацију диска када се вентил отвори или затвори. Дршком се може управљати ручно или аутоматски помоћу актуатора.
Сеат
Седиште је компонента у облику прстена која се налази на унутрашњој страни тела вентила око диска. Дизајниран је да обезбеди чврсто заптивање када је вентил затворен и спречи цурење течности кроз вентил.
Ацтуатор
Погон је спољни уређај који се користи за контролу положаја вентила. То може бити ручна полуга или точак, или може бити аутоматски уређај као што је електрични или пнеуматски актуатор. Погон се користи за ротацију вретена и контролу отварања и затварања диска.
Лежајеви
Лежајеви су мале компоненте које се налазе на врху и дну стабљике. Они пружају подршку и стабилност вретену и омогућавају му да се глатко ротира унутар тела вентила.
Одржавање лептир вентила
Редовна инспекција
Први корак ка одржавању лептир вентила је редовна контрола. Проверите да ли има цурења, корозије или оштећења на телу вентила, диску и вретену. Прегледајте заптивке и заптивке на било какво хабање. Уверите се да је вентил и даље у исправном положају и да су завртњи и матице учвршћени.
Подмазивање
Правилно подмазивање је кључно за оптималне перформансе сваког вентила. Уверите се да су вретена, седишта и лежајеви вентила добро подмазани коришћењем висококвалитетног мазива за смањење трења. Међутим, избегавајте претерано подмазивање вентила, јер то може довести до зачепљења и оштећења система. Проверите препоруке произвођача за одговарајуће мазиво за употребу.
Чишћење
Редовно чишћење помаже да се вентил одржи од остатака и накупина, што може узроковати трење и смањене перформансе. Уверите се да користите одговарајуће средство за чишћење за чишћење вентила, у зависности од материјала вентила. Избегавајте употребу абразивних средстава за чишћење која могу огребати или оштетити површину вентила.
Замена заптивки
Како време пролази, заптивке вентила и заптивке се истроше. Замените ове заптивке висококвалитетним заменама да бисте одржали интегритет вентила и спречили цурење. Учесталост замене зависи од примене вентила и услова рада.
Редовно одржавање
Рутинско одржавање вашег вентила је од суштинског значаја да би се одржао у оптималним перформансама. Редовно проверавајте функционисање вентила и одмах замените све оштећене или поломљене делове. Неисправан вентил може проузроковати значајну штету вашем систему.
Избор правог материјала
Лептир вентили могу бити направљени од различитих материјала као што су угљенични челик, нерђајући челик, гвожђе, алуминијум или пластика. Одабрани материјал треба да буде компатибилан са течношћу којом се рукује и њеном радном температуром и притиском.
Правилна инсталација
Вентил треба да буде инсталиран у исправном положају са правилном оријентацијом. Потребно је обезбедити држаче за сидрење и подршку како би се спречило превелико оптерећење вентила. Правилна инсталација ће такође осигурати да нема везивања или ометања диска или вретена вентила.
Правилно одржавање
Редовно одржавање је неопходно да би се осигурало правилно функционисање лептир вентила. Редовно проверавајте заптивне површине и диск на оштећења или хабање. Вентил треба повремено чистити како би се спречило накупљање остатака или контаминације, што може утицати на његов рад.
Заштита од животне средине
Лептир вентили треба да буду заштићени од околине како би се спречила оштећења од временских прилика, излагања хемикалијама или другим загађивачима. Кућишта и поклопце треба поставити како би заштитили вентил од елемената који могу довести до корозије или других облика оштећења.
Правилна величина
Лептир вентили треба да буду одговарајуће величине за примену како би се обезбедила правилна контрола протока и спречило стварање превеликог притиска и напрезања на вентилу.
Компатибилност са течношћу
Лептир вентил треба да буде компатибилан са течношћу којом се рукује. Употреба погрешног материјала или конфигурације може да изазове корозију, прљање или хемијске реакције, које могу убрзати хабање и оштетити вентил.
Правилан рад
Вентил треба да ради у оквиру наведених температура и притиска. Прекорачење ових ограничења може довести до оштећења вентила или његових компоненти. Осим тога, вентил не би требало насилно отварати или затварати јер то може довести до оштећења компоненти вентила.
Како одабрати лептир вентил
Величина вентила
Прва ствар коју треба да узмете у обзир је величина вентила која вам је потребна. Требало би да изаберете вентил који одговара величини вашег цевовода и брзини протока вашег процеса. Ако је вентил премали, ограничиће проток и изазвати пад притиска. Ако је вентил превелик, то ће повећати трошкове инсталације и можда неће моћи да обезбеди прецизну контролу над протоком.
Материјал
Лептир вентили долазе у различитим материјалима, укључујући нерђајући челик, ливено гвожђе и пвц. Ваш избор материјала зависиће од врсте течности или гаса који се контролише, као и од температуре и притиска процеса. На пример, нерђајући челик је популаран избор за апликације на високим температурама, док се пвц често користи за апликације на ниским температурама.
Тип диска
Диск је део лептир вентила који контролише проток течности. Постоје два главна типа дискова: једноструки и двоструки офсет. Дискови са једним офсетом се чешће користе и обично су јефтинији. Међутим, дискови са двоструким померањем обезбеђују боље заптивање и отпорнији су на хабање.
Крај везе
Лептир вентили су доступни са различитим крајњим прикључцима, укључујући прирубничке, навојне и заварене. Требало би да изаберете крајњу везу која одговара систему цевовода који користите и обезбеђује сигурну и поуздану везу.
Активирање
Лептир вентилима се може управљати ручно или помоћу актуатора. Погон је електрични, пнеуматски или хидраулични уређај који аутоматски отвара и затвара вентил. Тип актуатора који изаберете зависиће од ваших специфичних захтева, као што су брзина и прецизност рада вентила.
Апликација
Коначно, требало би да размотрите специфичну примену за коју вам је потребан лептир вентил. На пример, ако користите лептир вентил за обраду хране, он треба да буде направљен од материјала одобрених од стране ФДА и да буде хигијенски по дизајну. Ако користите лептир вентил за хемијску обраду, он треба да буде отпоран на хемијску корозију и да може да издржи окружења високог притиска и високе температуре.
Како инсталирати лептир вентил
Припремите материјале
Пре уградње лептир вентила, уверите се да имате све потребне материјале и алате. Ово укључује сам лептир вентил, цев или фитинге, монтажни хардвер и потребан лепак или причвршћиваче. Важно је да проверите препоруке произвођача за одређене материјале и алате, јер се они могу разликовати у зависности од типа и марке лептир вентила.
Уградите лептир вентил
Инсталирајте лептир вентил тако што ћете га поравнати са цевима или спојницама и поставити на жељено место. Притисните лептир вентил да бисте поставили седишта и уверите се да је вентил правилно постављен. Користите неопходан лепак или причвршћиваче да причврстите лептир вентил на месту и уверите се да је вентил раван и усправан.
Пронађите место инсталације
Идентификујте локацију на којој ће лептир вентил бити инсталиран и уверите се да је простор чист и без остатака. Ако се лептир вентил уграђује у цев, уверите се да је цев чиста и да нема препрека или зачепљења.
Саставите лептир вентил
Саставите лептир вентил тако што ћете поравнати тело вентила, ручку и седишта. Заврните ручку на тело вентила и уверите се да је ручка добро причвршћена. Поравнајте седишта тела вентила и уметните цев или спојеве у тело вентила.
Принцип рада лептир вентила
1. Обично се састоји од тела вентила, ручке, седишта и цеви или фитинга. Тело вентила је цилиндрична шкољка у којој се налази механизам вентила, а ручка је компонента у облику клина која се користи за отварање и затварање вентила. Седиште је гумени или метални прстен који се налази унутар тела вентила и чини заптивку између тела вентила и цеви или фитинга.
2. Када се ручка окрене, она ротира компоненту у облику клина, која заузврат ротира седишта. Ова акција доводи до отварања вентила и омогућавања течности да тече кроз цев или фитинге. Како се ручка окреће, притисак на седишта се повећава, што помаже да се одржи чврсто заптивање између тела вентила и цеви или фитинга. Када се ручка окрене у супротном смеру, притисак на седишта се смањује, што омогућава затварање вентила. Лептир вентил је дизајниран да буде јефтино решење за контролу протока течности у различитим применама, укључујући водоснабдевање, одводњавање и системе за климатизацију, са ниским трошковима одржавања.
